一、检查防渗膜。敷设前应检查防渗膜的外观，修补已发现的损坏面并作记录；敷设防渗膜前，必须备有美工刀、尖嘴钳、工具包、吊车、软吊带等工机具；在切割防渗膜之前，应先测量其实际尺寸，绘制焊缝布置图，在保证焊缝最少，节省材料使用的前提下，与监理或业主协商，确定最终敷设方案。二、铺设防渗膜。每卷物料在铺设之前都要编号，并按顺序排列；

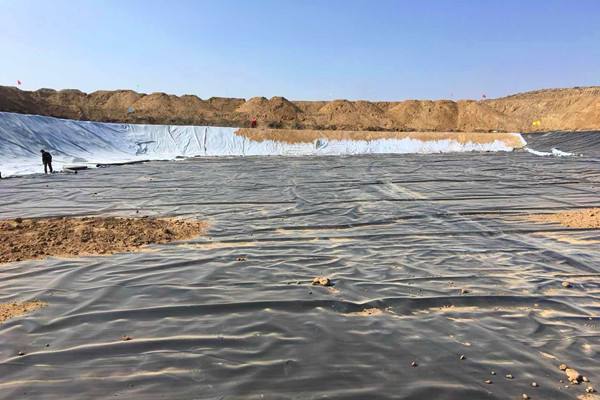

土工膜也要编号，然后交监理工程师存档，以便检查缺陷。铺膜时，薄膜与薄膜间缝隙的长度应大于120毫米，缝隙的排列方向应平行于最大坡脚线，即沿坡度的方向；也应尽量避免产生人力褶皱。当温度低于常温时，应尽可能地把土铺得紧贴地面，而对于铺好的防渗材料应及时压放，以免被风刮走。三、防渗薄膜固定。先按设计要求对防渗膜进行锚固，再根据防渗膜的使用条件及受力情况，确定其锚固沟槽宽0.6~1.2m、深0.6~1.2m；最后对防渗膜边缘进行翻转，用回填土将其固定。四、焊接防渗膜。渗透性薄膜的焊接一般采用锲焊机，锲焊机不能焊的地方采用挤压热熔焊。确保焊缝表面清洁，焊前用清洁布将防渗膜搭接面上的泥沙、露水、湿气等杂物清理干净。应根据现场实际情况对速度和温度进行微调，一般温度较高时速度较快，较低时速度较慢。焊接应整齐、美观，无漏焊现象。焊接时应先将横焊缝焊好再焊纵焊缝，横焊缝大于40cm时，应为T字形，不得有十字形交叉；焊接时，不允许压出变形；铺设HDPE防渗膜时，应根据施工温度变化及HDPE防渗膜性能要求，预留温度变化引起的伸缩变形量；雨天或大风、沙尘天气时，不得焊接。当温度低于4℃时，不适合施工；如果必须施工，则在焊接前预热焊机。五、防渗膜检验。探测过程分为三步，即目测、气密探测、破坏和破坏试验。如果需要，也可以采用真空探伤和气压探伤的方法。膨胀测试要求膨胀强度为0.3MPa,10min无泄漏，并允许将压力降低15%，因为卷材比较柔软。断裂试验(拉力测试)时，若在剥皮、煎切试验中，焊缝未被撕裂，母材未被撕拉断裂，此时焊接合格。
