土工膜焊接机使用指南：专业操作与高效焊接

在水利、环保、交通等工程中，土工膜是常用的防渗材料，它的施工质量能关系到工程的安全性和耐久性。膜焊接机是膜连接的关键设备，它的正确使用能直接关系到焊接质量和工程效果。今天小编来聊一聊它的使用指南，下面一起看一看吧。

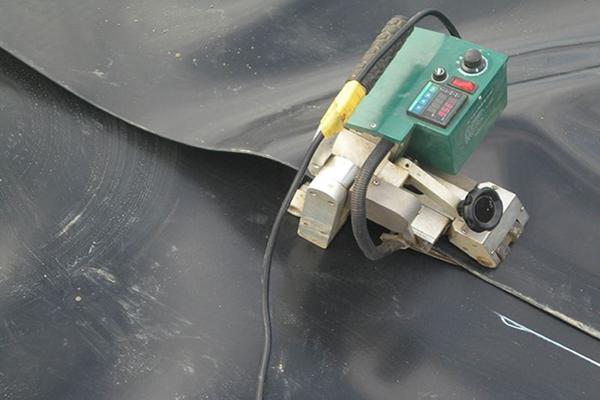

一、土工膜焊接机的选择

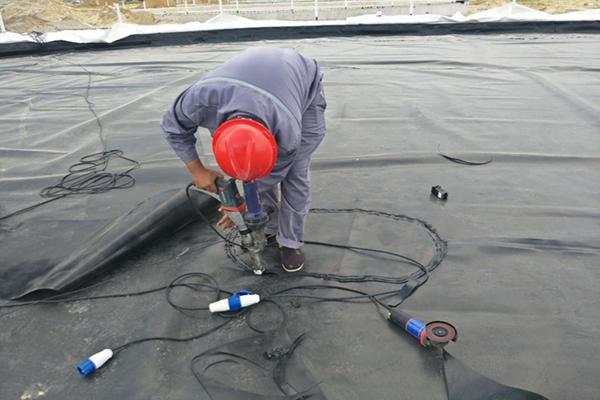

土工膜焊接机根据焊接方式可分为热熔焊接机和挤压焊接机两大类。热熔焊接机通过加热使膜表面熔化，再通过压力让它熔合，适用于聚乙烯（PE）、聚氯乙烯（PVC）等高分子材料的焊接。挤压焊接机则通过机械挤压将膜压合在一起，适用于较薄的膜或特定环境下的焊接。在选择焊接机时，要根据膜的材质、厚度、工程要求及现场条件综合考虑。

二、使用前的准备

1、设备检查

（1）电源检查：确保焊接机电源稳定，符合设备要求。

（2）温度控制：检查温度控制器是否准确，预热至推荐温度（一般为300-350℃），并保持温度稳定。

（3）机械部件：检查滚轮、夹具、焊枪等部件是否完好，无损坏或松动。

2、环境准备

（1）清洁干燥：确保焊接区域无油污、灰尘、水分等杂质，保持焊接面清洁干燥。

（2）温度适宜：避免在低温（低于5℃）或高温（超过40℃）环境下进行焊接，必要时采取预热或降温措施。

3、材料准备

（1）土工膜裁剪：按设计要求裁剪膜，确保搭接宽度不小于10cm。

（2）试样准备：每天焊接前，要先试焊一条试样，并进行剥离和剪切试验，以验证焊接参数是否合适。

三、焊接步骤

1、调节参数

调压：根据土工膜厚度和材质，调节焊接机的压力。

（1）调温：设定合适的焊接温度，一般需预热至300-350℃。

（2）调速：设定焊接机的行走速度，一般为3m/min-4m/min，以保证焊缝质量。

2、焊缝搭接检查

（1）检查土工膜搭接处是否平整、无褶皱、无杂物。

（2）确保搭接宽度满足设计要求，一般不小于10cm。

3、装膜入机

（1）把土工膜放入焊接机夹具中，确保膜面平整、无扭曲。

（2）调整夹具位置，使焊接面紧密贴合。

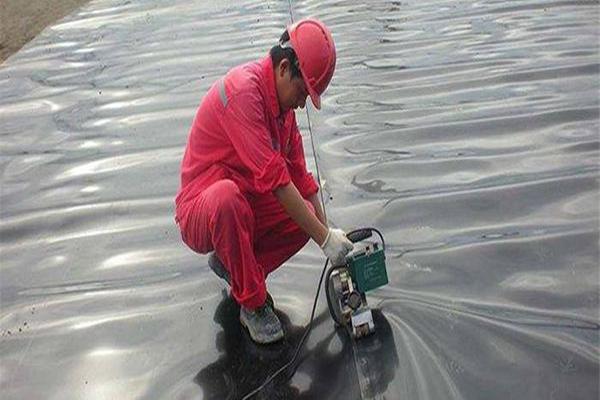

4、启动焊接

（1）启动焊接机马达，开始焊接。焊接过程中要保持焊接机稳定，避免晃动。

（2）观察焊缝质量，确保焊缝均匀、平直、无漏焊、虚焊、烫伤、褶皱、空洞等现象。

5、焊缝检测

（1）焊接完成后，采用气压检测法检测焊缝质量。把待检测段两端封死，插入气针充气至0.15-0.2MPa，保持1-5分钟，观察压力是否明显下降。

（2）也可使用膜焊道检测设备进行检测，对焊缝形成的气腔加压至250kPa，维持3-5分钟，气压不应低于240kPa。

四、常见问题及处理方法

1、焊缝不整齐

（1）原因：焊接速度过快、温度不够、压力不均等。

（2）处理方法：调整焊接速度、温度和压力，确保焊接参数合适。

2、焊缝有漏焊、虚焊

（1）原因：焊接面有杂质、焊接机温度不稳定、焊接压力不足等。

（2）处理方法：清理焊接面杂质，保持焊接机温度稳定，增加焊接压力。

3、焊接机清洁

（1）滚轮：用湿布擦拭滚轮，去除污垢和杂物。

（2）更换零件：如滚轮损坏严重，需更换新零件。

（3）调整电路：检查电路接触是否良好，及时修复或更换损坏部件。

从上面可以看出，土工膜焊接机的正确使用是确保土工膜焊接质量的关键。通过合理选择焊接机、做好使用前准备、严格按照焊接步骤操作、及时处理常见问题，可以大大提高焊接效率和质量，为工程的安全性和耐久性提供有力保障。
