hdpe膜焊接后需要检测哪些项目

在环保、水利、建筑等行业中，HDPE（高密度聚乙烯）膜是常用的防渗材料，它的焊接质量能够关系到工程的整体防渗效果和长期稳定性。所以，HDPE膜焊接后的检测工作非常重要。今天小编来聊一聊它要检测哪些项目呢？

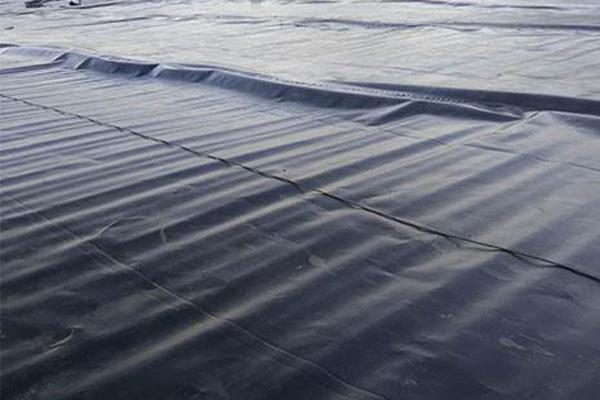

一、目视检查

它主要通过直接观察焊缝表面，检查焊接质量，包括焊缝的平整度、牢固度、美观度以及是否存在裂纹、气孔、漏焊、虚焊等缺陷。还要对T型焊缝、十字型焊缝等特殊部位的处理进行仔细检查，确保焊缝质量符合设计要求。检查人员还要关注基层是否干净无杂物，以免对焊接质量造成潜在影响。

二、充气检测

检测时，要把焊缝气腔两端封堵，然后向气腔内充入一定压力的气体（一般为0.15-0.20MPa），保持一段时间（如2分钟以上）后观察压力表读数是否稳定。若压力无明显下降，则表明焊缝气密性良好；若压力下降明显，则可能存在漏气点，要进一步排查修复。不过，HDPE膜材料柔软易变形，允许在检测过程中压力有一定程度的下降（如不超过20%）。

三、气压检测

气压检测与充气检测类似，但更为严格。它主要针对热熔焊接形成的双缝焊缝，通过气压检测设备对焊缝气腔加压至一定值（如250kPa），并维持一段时间（如3-5分钟），观察气压是否低于设定值（如不低于240kPa）。在焊缝的另一端开孔放气，观察气压表指针是否能够迅速归零，以判断焊缝强度和气密性是否合格。

四、真空检测

真空检测是传统的检测方法，特别适用于挤压焊接形成的单缝焊缝。检测时，在焊缝上涂上肥皂水，罩上五面密封的真空罩，然后用真空泵抽真空。当真空罩内气压达到一定值（如25-35kPa）时，观察焊缝是否有气泡冒出，若无气泡则表明焊缝无泄露，检测合格。

五、电火花检测

电火花检测适用于地形复杂、难以进行其它检测的地段。检测时，在挤压焊缝中预先埋设一条细铜线，利用高压脉冲电源探头在距离焊缝一定高度（如10-30mm）探扫。若焊缝无漏洞，则不会产生电火花；若出现电火花，则说明该处有漏洞，要进行修复。

六、破坏性测试

除了上述非破坏性检测外，还要进行破坏性测试以定量评估焊缝强度。测试时，要按一定长度取样（如每1000m焊缝取一个1000mm×350mm样品），进行剪切试验和剥离试验。测试结果要符合相关标准规定的强度要求，这样才能确保焊缝在长期使用过程中能够承受各种应力作用而不发生破坏。

从上面可以看出，HDPE膜焊接后的检测工作是确保工程质量的重要环节。通过目视检查、充气检测、气压检测、真空检测、电火花检测以及破坏性测试等多种手段的综合运用，可以全面评估焊缝质量，及时发现并修复潜在问题。
