土工膜怎么接缝

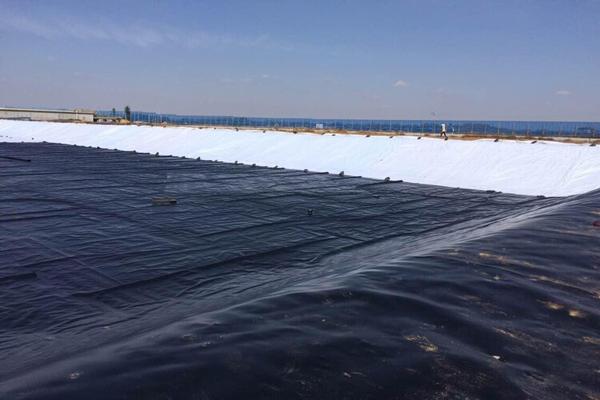

土工膜是常用在水利工程、垃圾填埋场、人工湖、污水处理池等工程中的材料。它能防止液体或气体渗透，所以它的接缝质量能够关系到工程的整体防渗效果。如果接缝处理不当，可能会导致渗漏问题，进而影响工程的安全性和使用寿命。那么，它应该怎么接缝呢？

一、土工膜接缝的重要性

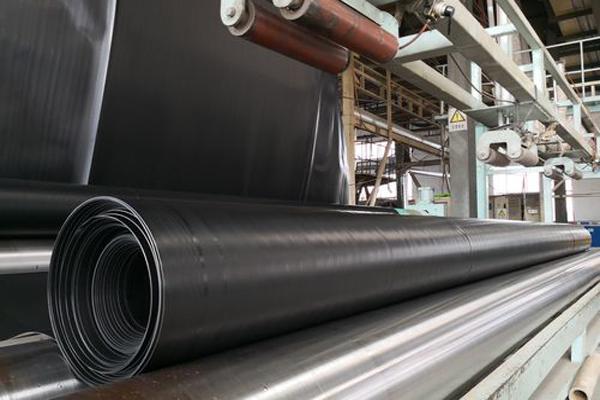

土工膜是以卷材形式供应，在实际施工中要通过接缝把多块土工膜连接成一个整体。接缝的质量能够影响土工膜的防渗性能和力学性能。如果接缝不牢固或存在缺陷，可能会成为渗漏的薄弱点，导致工程失效。所以，接缝施工是土工膜铺设过程中最关键的技术环节之一。

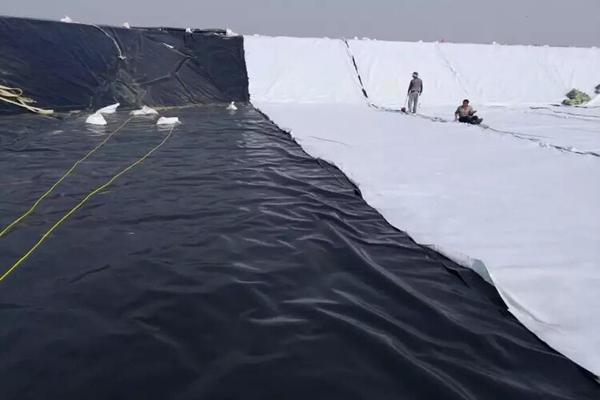

二、土工膜接缝的常用方法

根据土工膜的材质和工程要求，接缝方法主要包括热熔焊接、挤出焊接和化学粘接三种。每种方法都有适用范围和施工特点。

1、热熔焊接

热熔焊接是土工膜接缝中最常用的方法，适用于高密度聚乙烯（HDPE）、线性低密度聚乙烯（LLDPE）等热塑性材料。它原理是通过加热使土工膜表面熔化，然后在压力下把两块膜粘合在一起。

施工步骤：

（1）准备工作：清理接缝区域，确保表面无灰尘、水分和油污。

（2）预热设备：使用双轨热熔焊机，把焊机预热至设定温度（通常为200-300℃）。

（3）焊接操作：把焊机沿接缝匀速移动，使土工膜表面熔化并粘合。

（4）冷却检查：焊接完成后，等待接缝冷却，并进行气密性检测。

优点：接缝强度高，防渗性能好，适用于大面积施工。

缺点：对施工环境要求较高，要在干燥、无风条件下进行。

2、挤出焊接

挤出焊接适用于不规则接缝或修补局部缺陷。它的原理是通过挤出熔融的塑料材料填充接缝区域，形成均匀的焊缝。

施工步骤：

（1）清理接缝：确保接缝区域干净、干燥。

（2）预热接缝：使用热风枪对接缝区域进行预热。

（3）挤出焊接：把熔融的塑料材料均匀挤出，填充接缝区域。

（4）冷却检查：等焊缝冷却后，检查它的平整性和密实性。

优点：适用于复杂形状的接缝，操作灵活。

缺点：接缝强度略低于热熔焊接，施工效率较低。

3、化学粘接

化学粘接主要用于PVC土工膜或其他不适合热焊接的材料。它的原理是使用专用胶水把两块土工膜粘合在一起。

施工步骤：

（1）表面处理：清理接缝区域，确保表面无污物。

（2）涂胶：在接缝区域均匀涂抹专用胶水。

（3）粘合：把两块土工膜对齐并压紧，确保胶水均匀分布。

（4）固化：等待胶水完全固化，一般需要24小时以上。

优点：适用于多种材料，操作简单。

缺点：接缝强度较低，耐久性较差，适用于临时工程或低强度要求场合。

三、土工膜接缝施工的注意事项

1、环境条件

接缝施工要在干燥、无风的环境中进行，避免雨水、灰尘等影响接缝质量。低温环境下要采取保温措施，确保焊接温度达标。

2、接缝区域清理

接缝区域必须彻底清理，确保无灰尘、油污、水分等杂质。任何杂质都可能影响接缝的密实性和强度。

3、设备检查

施工前要检查焊接设备的温度、压力等参数是否正常，确保设备处于良好状态。

4、接缝检测

接缝完成后，要进行气密性检测或电火花检测，确保接缝无漏点。重要工程，可以采用双重检测方法。

5、施工人员培训

接缝施工对操作人员的技能要求较高，要经过专业培训，熟悉设备操作和施工流程。

四、常见问题及解决方案

1、接缝不牢固

可能原因：焊接温度不足、压力不够或接缝区域未清理干净。

解决方案：调整设备参数，重新清理接缝区域并焊接。

2、接缝出现气泡

可能原因：焊接速度过快或接缝区域有水分。

解决方案：降低焊接速度，确保接缝区域干燥。

3、接缝不平整

可能原因：焊接设备移动不均匀或接缝区域未对齐。

解决方案：重新调整接缝位置，确保焊接设备匀速移动。

从上面可以看出，土工膜的接缝施工是确保工程防渗效果的关键环节。热熔焊接、挤出焊接和化学粘接是三种常用的接缝方法，各有适用范围和优缺点。在实际施工中，要根据土工膜的材质、工程要求及环境条件选择合适的接缝方法，并严格按照施工规范操作。
