土工膜粘合施工方法

土工膜是各大工程中常用的材料，在施工时，往往会使用焊接或者粘合的方式来搭接它，那么，它在粘合时应该怎么施工呢？

一、材料准备与基础处理

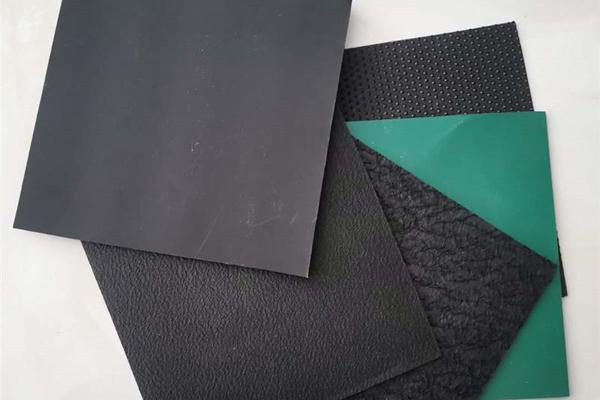

1、材料质量把控

施工前要严格检查土工膜的外观，确保无孔洞、裂纹或破损，还要验证它的化学稳定性、耐老化性及机械强度是否符合设计要求。

2、基础面处理

施工区域要平整、干燥，清除石块、尖锐物等可能刺破土工膜的隐患。一些凹凸不平的地面，要用沙土或细石粉找平，这样才能确保土工膜与基础面紧密贴合。比如，在垃圾填埋场施工中，基础面垂直深度25mm内不能有树根、瓦砾等杂物，还要用轮压实机去除车印、脚印。

二、粘合施工工艺

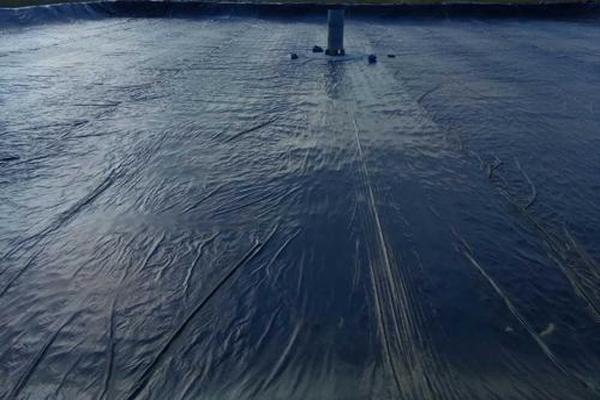

1、铺设与定位

土工膜要沿一定方向铺设，不能有褶皱，也不能扭曲，边缘要预留10-15cm的搭接宽度。铺设时，施工人员要穿软底鞋，防止踩破膜体。像拐角、管道周围等特殊部位，要裁剪成合适形状，确保贴合紧密。比如，在管道周围可用密封材料填充，增强防渗效果。

2、粘合方法选择

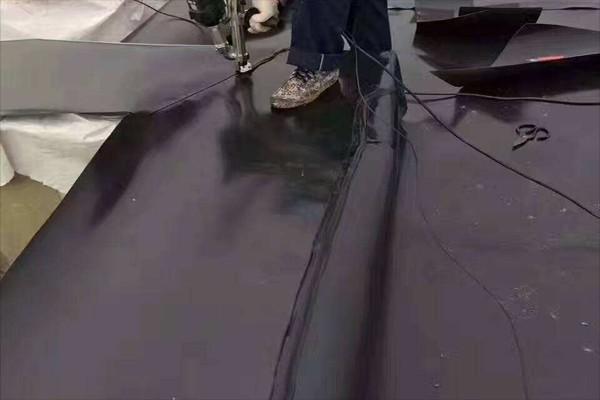

（1）热熔焊接：适用于直线长缝，通过双轨热熔焊机加热接缝处，让膜体熔化后压合，形成与原材料性能一致的焊缝。焊接时要控制温度（180-220℃）、速度和压力，才能确保焊缝平整无虚焊。

（2）胶粘接法：适用于小面积或特殊部位，采用专用胶粘剂均匀涂布后压紧。胶粘剂粘接时间会受气温影响，所以，要在5-15分钟内完成拼接。

（3）冷粘结法：把粘结剂涂布在接边部分后压紧，施工简便但抗剪强度和抗老化能力较弱，适用于临时或小型工程。

3、焊接工艺要点

焊接前要清理接缝处尘土、油渍，要确保干燥无杂质。焊接时可以使用“试焊-正式焊”流程，每日开工前先试焊0.9mm×0.3mm试样，合格后再调整参数正式施工。焊接完成后，要用砂袋压住膜体防止风动，并及时清除焊缝处挤压出的熔融料。

三、质量检验与防护

1、焊缝质量检测

使用目测、充气检测及破坏试验三步法：

（1）目测检查焊缝平整度、气泡等；

（2）充气检测以0.25Mpa压力保持2分钟不漏气；

（3）破坏试验通过拉力测试验证焊缝强度。

2、成品防护与维护

施工完成后要铺设砂层或土工布保护层，要避免阳光直射，否则会加速老化。在后续施工中禁止机械直接碾压膜体，还要定期检查修复破损部位。比如，在矿业工程中，要每30天完成上层覆盖，防止膜体裸露。
