土工膜搭接方法

在防渗工程施工中，土工膜的搭接质量非常重要，一旦做不好，就可能导致渗漏，所以，要规范选择搭接工艺、严格把控施工质量。

一、双轨热熔焊接

常用在大面积平面铺设中，主要采用自动爬行式热楔焊机作业，通过电加热楔头同时熔化上下两片土工膜的搭接面，经滚轮加压后冷却成型，形成两条平行焊缝，中间预留封闭气腔作为检漏通道正式焊接前要先在相同环境条件下试焊，取样做剥离和剪切试验，合格后才能固定温度、速度、压力参数施工。这种焊接的优势是焊缝强度高于母材，而且可通过气压检测法快速排查焊缝缺陷，施工效率高，适用于水库、垃圾填埋场、人工湖等大面积平整基面的防渗工程。

二、挤出焊接

主要用在热熔焊无法覆盖的复杂节点，比如管道穿透处、阴阳角、T型接头以及局部破损修补。这种方法使用手持挤出焊枪，把和土工膜同材质的焊条加热熔融后挤压到接缝处，可以形成单道焊焊缝。挤出焊接的灵活性比较强，能适应不规则基面和复杂结构，但对操作人员的技术要求较高，需要精准控制温度、挤出量和行走速度，避免出现虚焊、过焊等问题，且焊缝没有内置检漏通道，后续要采用真空检测或电火花检测验证密闭性。

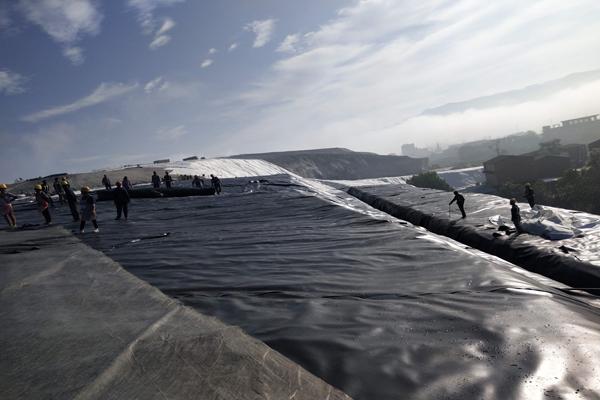

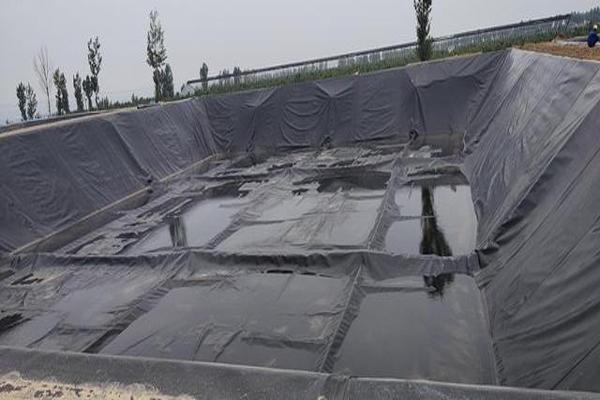

除了焊接工艺的选择，铺设阶段的搭接布局也会影响防渗效果。土工膜铺设时相邻两幅膜的纵向接头要错开1m以上，避免十字交叉接缝，焊缝方向尽量平行于坡度线，坡度大于1:6的斜坡上，距坡顶1.5m范围内原则上不设置焊缝，可以降低应力集中导致的渗漏风险。

不管使用哪种搭接工艺，都要严格把控环境条件，气温低于5℃、风力超过4级或雨雪天气原则上禁止施工，焊接前要彻底清理搭接面的油污、泥沙、结露等杂质，从材料、工艺、检测三个环节闭环管控，才能保障土工膜防渗系统的长期有效性。
