土工膜怎么接缝

土工膜是常用在水利工程、垃圾填埋场、人工湖、污水处理池等工程中的防渗材料，能减少液体或气体渗透，因此接缝质量直接影响工程的整体防渗效果。若接缝处理不当，可能导致渗漏，进而影响工程安全和使用寿命。下面介绍土工膜的接缝方法。

一、土工膜接缝的重要性

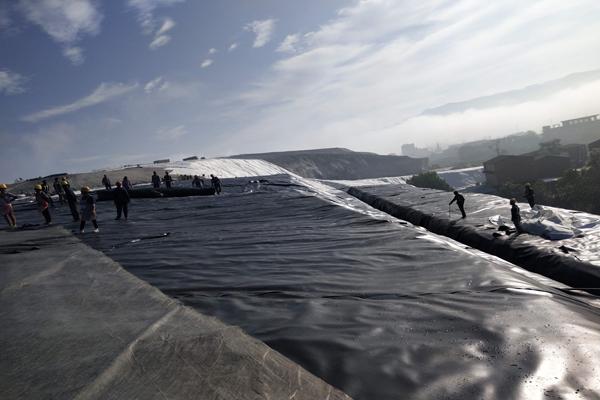

土工膜以卷材形式供应，施工中要通过接缝把多块膜连接成整体。接缝质量影响土工膜的防渗和力学性能。若接缝不牢固或存在缺陷，可能成为渗漏薄弱点，导致工程失效。因此，接缝施工是土工膜铺设过程中关键的技术环节之一。

二、常用接缝方法

根据土工膜材质和工程要求，接缝方法主要包括热熔焊接、挤出焊接和化学粘接三种，各有适用范围和施工特点。

1、热熔焊接

热熔焊接是土工膜接缝中常用的方法，适用于高密度聚乙烯（HDPE）、线性低密度聚乙烯（LLDPE）等热塑性材料，原理是通过加热使膜表面熔化，在压力下把两块膜粘合。

施工步骤：

（1）准备工作：清理接缝区域，保证表面无灰尘、水分和油污。

（2）预热设备：用双轨热熔焊机，把焊机预热至设定温度（通常200～300℃）。

（3）焊接操作：把焊机沿接缝匀速移动，使膜表面熔化并粘合。

（4）冷却检查：焊接完成后等接缝冷却，并进行气密性检测。

优点：接缝强度较高，防渗性能较好，适用于大面积施工。缺点：对施工环境要求较高，需在干燥、无风条件下进行。

2、挤出焊接

挤出焊接适用于不规则接缝或修补局部缺陷，原理是通过挤出熔融塑料材料填充接缝区域，形成均匀焊缝。

施工步骤：

（1）清理接缝：保证接缝区域干净、干燥。

（2）预热接缝：用热风枪对接缝区域预热。

（3）挤出焊接：把熔融塑料材料均匀挤出，填充接缝区域。

（4）冷却检查：等焊缝冷却后检查平整性和密实性。

优点：适用于复杂形状接缝，操作灵活。缺点：接缝强度略低于热熔焊接，施工效率相对较低。

3、化学粘接

化学粘接主要用于PVC土工膜或其他不适合热焊接的材料，原理是使用专用胶水把两块膜粘合。

施工步骤：

（1）表面处理：清理接缝区域，保证表面无污物。

（2）涂胶：在接缝区域均匀涂抹专用胶水。

（3）粘合：把两块膜对齐并压紧，保证胶水均匀分布。

（4）固化：等胶水完全固化，一般需24小时以上。

优点：适用于多种材料，操作简单。缺点：接缝强度较低、耐久性较差，适用于临时工程或低强度要求场合。

三、施工注意事项

1、环境条件：接缝施工要在干燥、无风环境进行，避免雨水、灰尘影响质量。低温环境下采取保温措施，保证焊接温度达标。

2、接缝区域清理：接缝区域必须彻底清理，保证无灰尘、油污、水分等杂质，否则影响密实性和强度。

3、设备检查：施工前检查设备温度、压力等参数是否正常，保证设备处于良好状态。

4、接缝检测：接缝完成后进行气密性或电火花检测，保证无漏点；重要工程可采用双重检测。

5、施工人员培训：接缝施工对操作人员技能要求较高，需经专业培训，熟悉设备操作和施工流程。

四、常见问题及解决方案

1、接缝不牢固：可能是焊接温度不足、压力不够或接缝区域未清理干净。调整设备参数，重新清理并焊接。

2、接缝出现气泡：可能是焊接速度过快或接缝区域有水分。降低焊接速度，保证接缝区域干燥。

3、接缝不平整：可能是焊接设备移动不均匀或接缝区域未对齐。重新调整接缝位置，保证设备匀速移动。

从以上介绍可以看出，土工膜接缝施工是保证工程防渗效果的关键环节。热熔焊接、挤出焊接和化学粘接是三种常用接缝方法，各有适用范围和优缺点。实际施工中要根据膜材材质、工程要求及环境条件选用合适方法，并严格按施工规范操作。
