复合土工膜施工技术规范gb2008

复合土工膜是现代防渗工程中常用的材料，它的施工质量能够影响工程的安全性与耐久性。国家标准《GB/T17642-2008》对复合土工膜的技术要求、施工规范及检测方法进行了系统规定，今天小编来聊一聊它的施工技术规范。

一、材料标准与性能要求

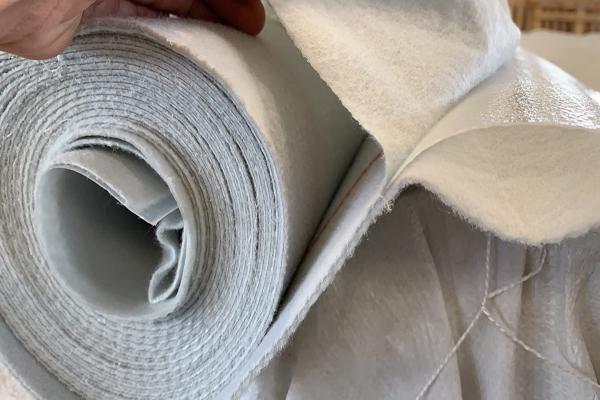

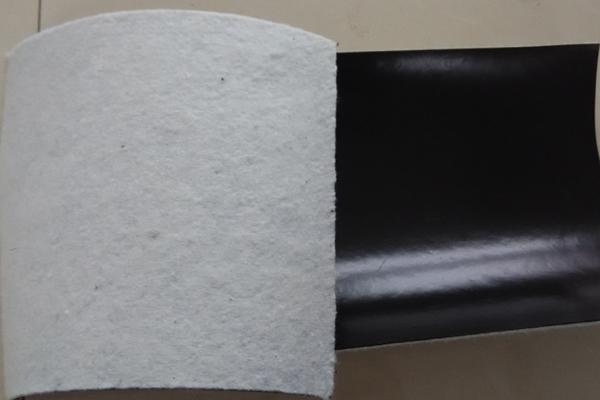

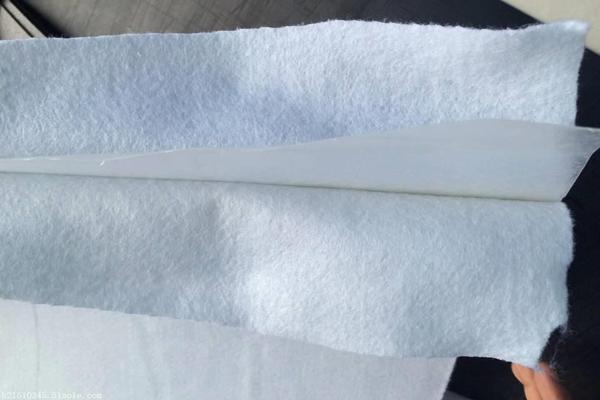

根据《GB/T17642-2008》，复合土工膜按结构分为一布一膜、两布一膜等类型，它的性能指标包括膜厚、拉伸强度、断裂伸长率、CBR顶破强度及渗透系数等。比如，膜材要选用高密度聚乙烯（HDPE）或聚氯乙烯（PVC），抗拉强度要大于母材，渗透系数应≤1×10⁻¹¹ cm/s。材料进场时要提供检测报告与合格证，重点核查剥离强度与耐静水压指标，确保符合设计要求。

二、施工关键技术要点

1、基底处理

基层含水率要控制在15%以下，压实系数≥0.95，并通过压路机静压收面。基底要平整无尖锐物，局部高差≤50mm，阴阳角需圆弧过渡，坡度均匀。杂草、树根需彻底清除，必要时喷洒灭草剂。

2、铺设工艺

（1）按主受力方向铺设，预留5%-8%自然褶皱及3%-5%伸缩量，避免过度张拉。

（2）膜材两侧预留100mm PE甩边，便于焊接；单元间搭接宽度6-8cm，要求无折皱、无油污。

（3）采用砂袋临时压固，防止风掀，并确保48小时内覆盖保护层。

3、焊接与修复

双轨热熔焊接温度要控制在280-300℃，行进速度2-3m/min，焊道宽度80-100mm。焊缝质量通过充气法（压力0.15-0.2MPa，保压1-5分钟）或真空检测法（≥0.005MPa，保压30秒）验证。破损部位要裁剪相同材料热熔修补，150g/㎡以上无纺布采用缝纫机缝合。

三、质量验收与安全控制

1、主控项目

材料强度、延伸率及地基承载力要符合《土工合成材料地基质量检验标准》。抗拉强度检测中，焊缝强度要高于母材。

2、安全措施

（1）施工现场严禁烟火，材料存放要专人监管并防雨雪覆盖。

（2）回填时使用压力<55kPa轻型机械，垂直膜材方向作业，避免损伤。
