土工膜怎么区分好坏

在水利工程、环保防渗、垃圾填埋等领域，土工膜是常用的防渗材料，它的质量可以影响工程安全性与使用寿命。那么，它怎么区分好坏呢？

一、外观与物理特性鉴别

1、表面特征

优质土工膜（如HDPE材质）表面是均匀的黑亮色泽，触感光滑且无杂质斑点。劣质产品则颜色发乌，表面粗糙并存在明显颗粒或气泡，这种瑕疵会导致抗穿刺能力下降。

2、柔韧性与耐撕裂性

通过弯折测试可快速判断：优质土工膜可反复弯折5次以上无白色折痕，撕裂时需要较大外力且断口呈粘性；劣质产品易脆裂，弯折2-3次即出现断裂。

3、拉伸性能

实验室数据显示，优质土工膜拉伸长度可达自身7倍以上，断裂强度≥27MPa，而劣质产品仅能拉伸至4倍，强度低于17MPa。

二、化学与环境稳定性验证

1、耐腐蚀与抗老化能力

通过酸性溶液浸泡实验可验证：优质土工膜在pH值1-14环境下72小时无膨胀、变色；紫外线加速老化测试中，它的性能保持率需≥85%（参照CJ/T234-2006标准）。

2、抗环境应力开裂（ESCR）

优质HDPE土工膜通过ASTM D5397测试，耐环境应力开裂时间≥300小时，适用于温差大或地质变形的复杂环境。

三、使用寿命与工程适配性

1、寿命对比

地下环境中，优质土工膜使用寿命超100年，而添加回收料的劣质产品仅能维持20年；地上暴露场景下，抗紫外线型优质膜寿命≥5年，劣质膜2年内即出现粉化。

2、厚度与场景适配

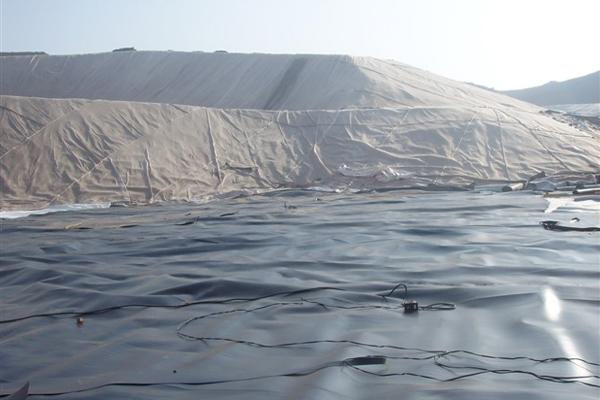

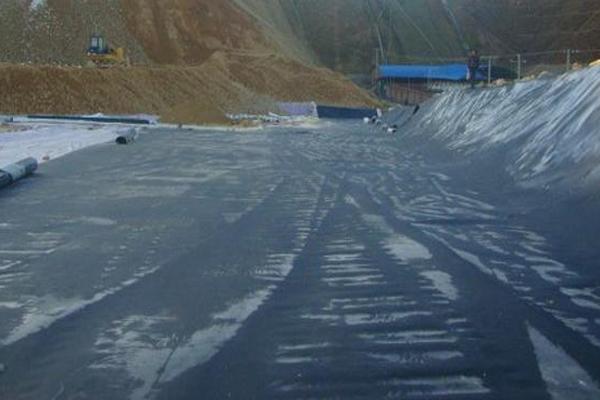

（1）垃圾填埋场：推荐1.5-2.0mm城建标准膜，抗渗系数≤1×10⁻¹³ cm/s；

（2）鱼塘/藕池：0.5mm全新料吹塑工艺膜，可以避免淋膜产品的厚度不均问题；

（3）隧道工程：需搭配无纺布复合型土工膜，摩擦系数≥0.45以防止层间滑移。

四、专业检测方法与标准

1、实验室检测

（1）物理指标：渗透系数（ASTM E96）、直角撕裂强度（≥80N/mm）；

（2）化学指标：炭黑含量（2%-3%）、氧化诱导时间（≥20min）。

2、现场检测技术

（1）电火花检测：可定位0.5mm以上孔洞；

（2）双电极法：精准检测接缝渗透缺陷。

五、采购避坑指南

1、生产工艺对比

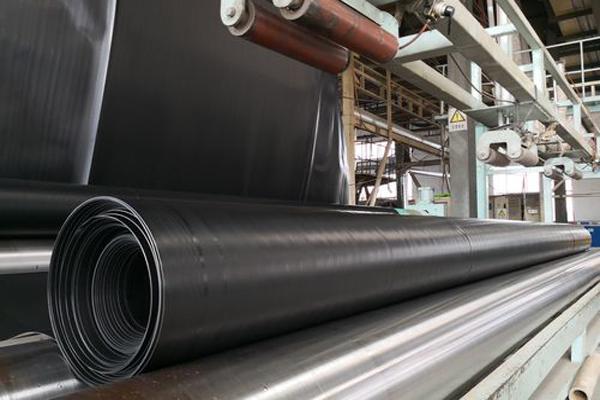

优先选择吹塑法生产的光面/糙面膜，厚度误差≤3%；警惕淋膜产品，其厚度不均且复合强度低。

2、成本陷阱

低于市场价30%的产品多添加再生料，可通过密度检测识别（优质HDPE密度≥0.94g/cm³）。
