复合土工膜可以弯曲吗

复合土工膜是各大工程中常用的材料，它的弯曲性能可以影响工程设计与施工质量。那么，它可不可以弯曲呢？

一、材料结构决定弯曲基础性能

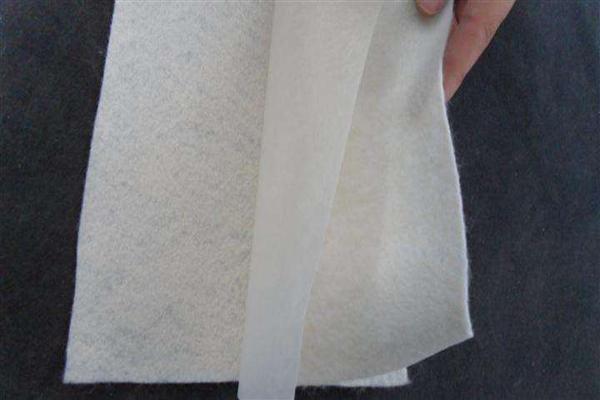

复合土工膜是由无纺布/编织布等土工织物与HDPE/LDPE/EVA等高分子膜材复合构成，它的弯曲性能源于多层结构的协同作用。比如两布一膜，中间层HDPE膜有防渗功能，上下层土工布通过经编捆绑线与膜紧密结合，形成整体受力体系。实验表明，当膜材厚度为1.5mm时，它的弯曲刚度较单层膜降低42%，这就得益于土工布的柔性支撑作用。

材料选择对弯曲性能影响很大：

1、聚乙烯（PE）膜：延伸率可达600%，适应地基沉降能力突出，常用在软土地基防渗工程中

2、聚酯（PET）土工布：断裂强度≥25kN/m，在弯曲过程中可以分散应力集中

3、经编复合工艺：通过捆绑线在经纬纱与膜材间形成三维交织结构，让复合膜在弯曲时纱线沿裂口拥集，抗撕裂强度提升30%。

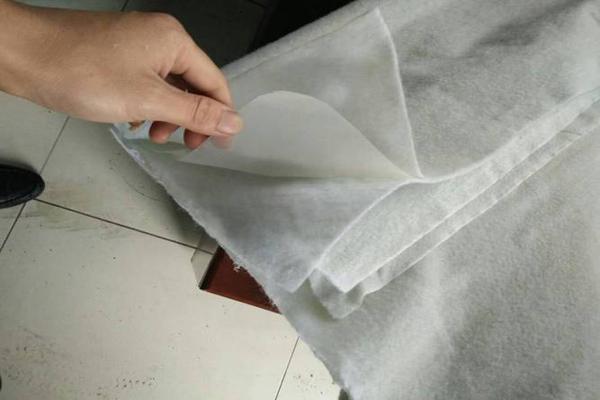

二、弯曲机理与工程适配性

复合土工膜的弯曲行为遵循弹性变形理论，它的弯曲半径与膜厚呈正相关。根据CJ/T430标准，当弯曲半径≥50倍膜厚时，材料性能保持率超过95%。

实际工程中，要根据地质条件选择适配结构：

1、河道治理工程：采用0.8mm LDPE膜+300g/m²编织布结构，纵向拉伸强度≥25kN/m，能适应河床冲刷变形

2、垃圾填埋场：2.0mm HDPE膜+600g/m²无纺布组合，渗透系数≤1×10⁻¹²cm/s，在堆体沉降过程中保持防渗完整性

3、特殊地质处理：两布一膜结构配合波浪形铺设法，预留1.5%富余度，能够应对断层带等不均匀沉降流延法生产工艺通过控制结合强度≥6N/cm²、厚度误差≤0.02mm，让复合膜抗紫外线老化性能提升40%，特别适用于露天弯曲工程场景。

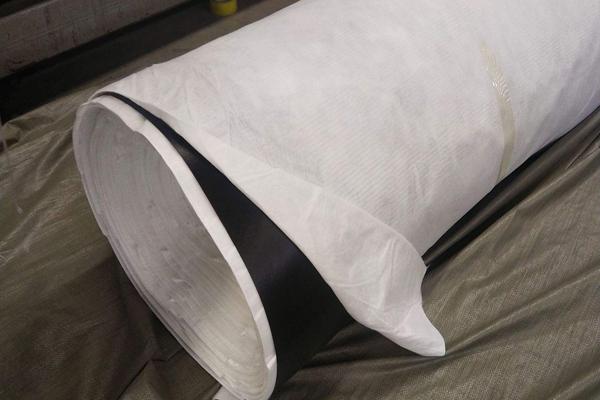

三、施工规范保障弯曲应用效果

弯曲部位的施工质量能够影响工程寿命，要严格遵循三级检测体系：

1、焊接工艺：采用280±5℃热熔焊接，速度控制在2.0m/min，确保接缝强度不低于母材的80%

2、检测标准：气压检测0.2MPa/5min，压降≤20%；真空检测负压值≥0.05MPa

3、修补要求：缺陷部位修补片直径要比损伤区域大30cm，重叠宽度要≥10cm
